ETG-F
Dane techniczne
| Moc | od 800W do 9150W |
| Napięcie | 230V, 3x400V |
| Długość | od 500mm do 2000mm |
| Średnica | 40mm, 50mm |
| Materiał osłony, głowice z gwintem | stal nierdzewna |
| Średnica kołnierza | 40 (DN32 PN6), 51(DN50 PN6) |
| Podłączenie gwintowe | M4, M5 |

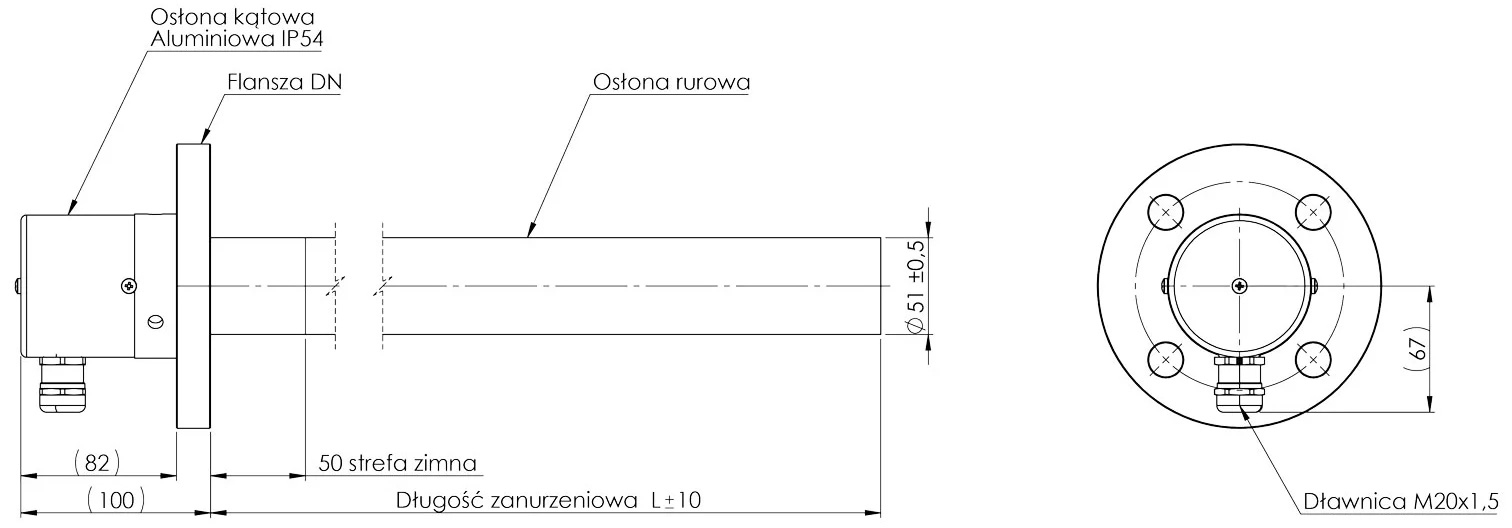

| Ochrona podłączeń | osłona metalowa (kątowa) |
| Stopień ochrony | IP54 |
| Strefa martwa | min. 50mm |
| Warunki pracy | w poziomie |
* inne parametry na zapytanie
Cechy i zastosowanie
| Cechy | Zastosowanie |
|---|---|
| - grzałka montowana na śruby do kołnierza | - podgrzewanie wody, oleju, kąpieli technologicznych |
| - wymienny wkład grzejny bez konieczności opróżniania płynu ze zbiornika | |
| - modułowa obudowa | |
| - trwała konstrukcja | |
| - łatwy montaż | |
| - obciążalność powierzchniowa 1,5W/cm2 dla oleju | |
| - obciążalność powierzchniowa 3,0W/cm2 dla wody oraz podobnych |
DN32

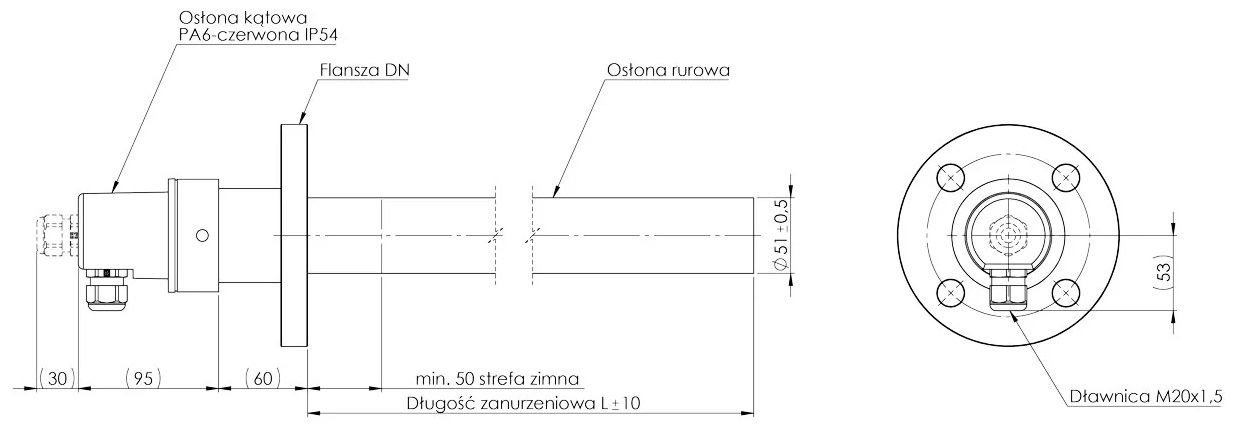

DN50
Jak zamawiać
Dostępne parametry
| ETG-F | Kołnierz | Moc przy [W/cm2] | Napięcie | Długość zanurzeniowa [L] |
|---|---|---|---|---|
| Nr katalogowy | [mm] | 1,5 | [V] | [mm] |
| 12F-500 |
osłona ∅ 40 DN32 PN6 DIN 2527 |
800 | 230 | 500 |
| 12F-600 | 1000 | 230 | 600 | |
| 12F-700 | 1200 | 230/3x400 | 700 | |
| 12F-800 | 1400 | 3x400 | 800 | |
| 12F-900 | 1600 | 3x400 | 900 | |
| 12F-1000 | 1750 | 3x400 | 1000 | |
| 12F-1100 | 1950 | 3x400 | 1100 | |
| 12F-1200 | 2150 | 3x400 | 1200 | |
| 12F-1400 | 2500 | 3x400 | 1400 | |
| 12F-1600 | 2900 | 3x400 | 1600 | |
| 12F-1800 | 3250 | 3x400 | 1800 | |
| 12F-2000 | 3650 | 3x400 | 2000 |
| ETG-F | Kołnierz | Moc przy [W/cm2] | Napięcie | Długość zanurzeniowa [L] |
|---|---|---|---|---|
| Nr katalogowy | [mm] | 1,5 | [V] | [mm] |
| 14F-500 |
osłona ∅ 51 DN50 PN6 DIN 2527 |
1050 | 230 | 500 |
| 14F-600 | 1300 | 230 | 600 | |
| 14F-700 | 1550 | 230/3x400 | 700 | |
| 14F-800 | 1800 | 3x400 | 800 | |
| 14F-900 | 2000 | 3x400 | 900 | |
| 14F-1000 | 2250 | 3x400 | 1000 | |
| 14F-1100 | 2500 | 3x400 | 1100 | |
| 14F-1200 | 2750 | 3x400 | 1200 | |
| 14F-1400 | 3200 | 3x400 | 1400 | |
| 14F-1600 | 3500 | 3x400 | 1600 | |
| 14F-1800 | 4200 | 3x400 | 1800 | |
| 14F-2000 | 4650 | 3x400 | 2000 |
| ETG-F | Kołnierz | Moc przy [W/cm2] | Napięcie | Długość zanurzeniowa [L] |
|---|---|---|---|---|
| Nr katalogowy | [mm] | 3,0 | [V] | [mm] |
| 13F-500 |
osłona ∅ 40 DN32 PN6 DIN 2527 |
1650 | 230 | 500 |
| 13F-600 | 2050 | 230 | 600 | |
| 13F-700 | 2400 | 230/3x400 | 700 | |
| 13F-800 | 2800 | 3x400 | 800 | |
| 13F-900 | 3200 | 3x400 | 900 | |
| 13F-1000 | 3550 | 3x400 | 1000 | |
| 13F-1100 | 3950 | 3x400 | 1100 | |
| 13F-1200 | 4300 | 3x400 | 1200 | |
| 13F-1400 | 5050 | 3x400 | 1400 | |
| 13F-1600 | 5800 | 3x400 | 1600 | |
| 13F-1800 | 6550 | 3x400 | 1800 | |
| 13F-2000 | 7300 | 3x400 | 2000 |
| ETG-F | Kołnierz | Moc przy [W/cm2] | Napięcie | Długość zanurzeniowa [L] |
|---|---|---|---|---|
| Nr katalogowy | [mm] | 3,0 | [V] | [mm] |
| 15F-500 |
osłona ∅ 51 DN50 PN6 DIN 2527 |
2150 | 230 | 500 |
| 15F-600 | 2600 | 230 | 600 | |
| 15F-700 | 3100 | 230/3x400 | 700 | |
| 15F-800 | 3600 | 3x400 | 800 | |
| 15F-900 | 4050 | 3x400 | 900 | |
| 15F-1000 | 4550 | 3x400 | 1000 | |
| 15F-1100 | 5000 | 3x400 | 1100 | |
| 15F-1200 | 5500 | 3x400 | 1200 | |
| 15F-1400 | 6450 | 3x400 | 1400 | |
| 15F-1600 | 7400 | 3x400 | 1600 | |
| 15F-1800 | 8400 | 3x400 | 1800 | |
| 15F-2000 | 9350 | 3x400 | 2000 |
* inne parametry - na życzenie
