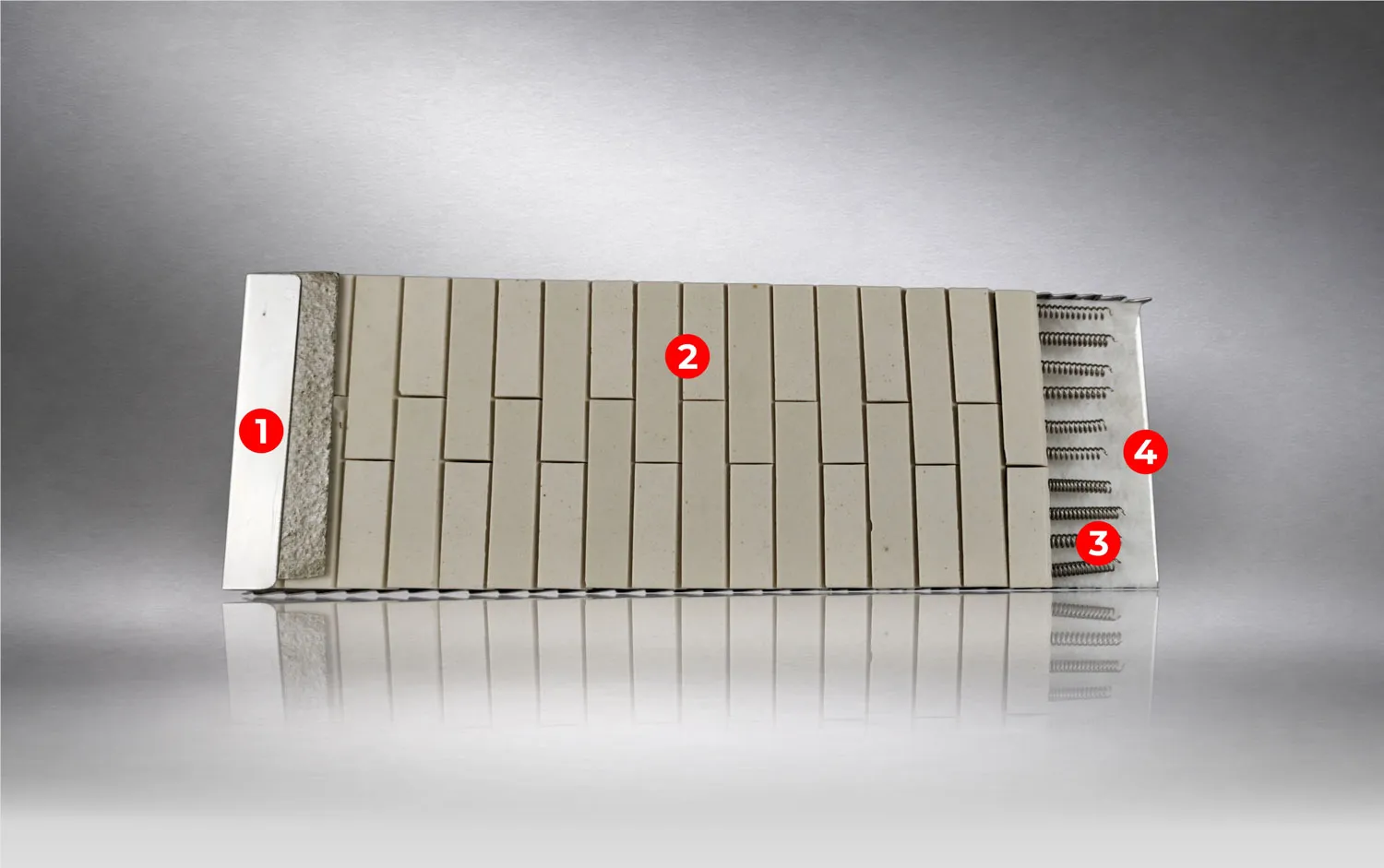

Grzałki opaskowe ceramiczne
Dane techniczne
Średnica wewnętrzna | od 70 do 500mm |
Szerokość | od 20 do 510mm |
Obciążalność powierzchniowa | max. 8W/cm2 |
Standardowe napięcie zasilania | 230 V |
Temperatura pracy | 420 °C |
Spirala grzejna | NiCr 80/20 |
Grubość ścianki grzałki | 12,0 mm +/- 1,0 mm |
Materiał obudowy | stal nierdzewna, stal aluminizowana |
Izolacja opaski grzejnej | włókno szklane |
Izolacja spirali | kształtka steatytowa |
Cechy | |
- doskonała wymiana ciepła | |
- długa żywotność przy poprawnym użytkowaniu | |
- łatwa instalacja | |
- równomierny rozkład grzania | |
- wysoka odporność mechaniczna | |
- stabilna praca | |
- możliwość uzyskania wysokiej mocy (do 7W/cm2) | |
- oszczędność energii dzięki izolacji osłaniającej grzałkę z zewnątrz, redukcja ok. ~20% w porównaniu do standardowej opaski mikanitowej | |
Zastosowanie | |
- wytłaczarki, ekstrudery | |
- maszyny do rozdmuchu folii | |
- maszyny do produkcji wyrobów gumowych | |
- podgrzewacze rur i kanałów przemysłowych | |
- inne urządzenia do termoforowania | |
- inne zastosowanie do ogrzewania kształtów cylindrycznych |
Rozkład podłączeń, otworów w stopniach:

Zamawiając, należy określić:
- średnicę [mm]
- szerokość [mm]
- moc [W]
- napięcie zasilania [V]
- typ wyprowadzenia prądowego (MB, kostka, inne)
- pozycję wyprowadzeń prądowych w stopniach
- kierunek wyprowadzenia kabla: osiowo/stycznie/promieniowo
- długość kabla [mm]
- mocowanie (0°)
- otwór lub wycięcie (jeśli występuje)
- pozycję otworu w stopniach
- pozycję środka otworu w mm
- średnicę otworu w mm
Przykład zamówienia:
Opaska grzejna ceramiczna 3000W 230V Ø150x230mm MB.01/180°
Otwór: D20/90°,210mm
Ilość: 3szt
Istnieje również możliwość wykonania grzałek wg rysunków, wzorów przesłanych przez Klienta.
Rodzaje podłączeń elektrycznych
Kliknij w opaskę, aby zobaczyć jej parametry.
- MB.01Natężenie prądu / max. napięcie: 30A / max. 500VWymiary [mm]: 75x55x45
- MB.02Natężenie prądu / max. napięcie: 40A / max. 500VWymiary [mm]: 80x80x60
- MB.03Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 64x42x70
- MB.04Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 44x22x53
- MB.05Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 50x41x20
- MB.06Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 60x35x60
- MB.07Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 60x45x35
- MB.08Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 60x45x35
- MB.09Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 60x35x60
- MB.10Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 60x50x75
- MB.11Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 57x35x60
- MB.12Natężenie prądu / max. napięcie: 14A / max. 500VWymiary [mm]: 46x27x13
- MB.13Natężenie prądu / max. napięcie: 14A / max. 500VWymiary [mm]: 46x27x13
- MB.14Natężenie prądu / max. napięcie: 10A/15A/20AWymiary [mm]: M4/M5/M6x22
- MB.15Natężenie prądu / max. napięcie: 10A/15A/20AWymiary [mm]: M5x22/M6x22
- MB.16Natężenie prądu / max. napięcie: 15A / max. 500VWymiary [mm]: 40x20x60
- MB.17Natężenie prądu / max. napięcie: 24A / max. 500VWymiary [mm]: 60x60x38
- MB.18Natężenie prądu / max. napięcie: 30A / max. 500VWymiary [mm]: 130x93x60
- MB.19Natężenie prądu / max. napięcie: 30A / max. 500VWymiary [mm]: 110x50x45
- MB.20Natężenie prądu / max. napięcie: 40A / max. 500VWymiary [mm]: 55x55x35
- MB.21Natężenie prądu / max. napięcie: 40A / max. 500VWymiary [mm]: 55x55x35
- MB.22Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 40x35x30
- MB.23Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 44x20x25
- MB.24Natężenie prądu / max. napięcie: 16A / max. 500VWymiary [mm]: 50x20x25
- MB.25Natężenie prądu / max. napięcie: 10A / max. 500VWymiary [mm]: 60x30x33
- MB.26Natężenie prądu / max. napięcie: M4/10A M5/15A M6/20AWymiary [mm]: 50x30x30
- MB.27Natężenie prądu / max. napięcie: M4/10A M5/15A M6/20AWymiary [mm]: 50x30x30
